Схема построения и состав оборудования сетей GSM.

Оборудование сетей GSM включает в себя подвижные (радиотелефоны) и базовые станции, цифровые коммутаторы, центр управления и обслуживания, различные дополнительные системы и устройства. Функциональное сопряжение элементов системы осуществляется с помощью ряда интерфейсов.

Функциональное построение и интерфейсы, принятые в стандарте GSM, иллюстрируются структурной схемой, представленной на рис. 3.

Рис. 3.
Структурная схема построения сети GSM:

MS — подвижная станция;

BTS — базовая станция;

BSC — контроллер базовой станции;

ТСЕ — транско- дер;

BSS — оборудование базовой станции (BSC+TCE+BTS);

MSC — центр коммутации подвижной связи;

HLR — регистр положения;

VLR — регистр перемещения;

AUC — центр аутентификации;

EIR — регистр идентификации оборудования;

ОМС — центр управления и обслуживания;

NMC — центр управ- ления сетью;

ADC — административный центр;

PSTN — телефонная сеть общего пользования;

PDN — сети пакетной передачи;

ISDN — цифровые сети с интеграцией служб

Подвижные станции MS состоят из оборудования, которое предназначено для организации доступа абонентов сетей GSM к существующим сетям связи. В рамках стандарта GSM приняты пять классов подвижных станций: от модели 1-го класса с выходной мощностью до 20 Вт, устанавливаемой на транспортных средствах, до модели 5-го класса с максимальной выходной мощностью до 0,8 Вт. При передаче сообщений предусматривается адаптивная регулировка мощности передатчика, обеспечивающая требуемое качество связи. Подвижная и базовые станции независимы друг от друга.

Каждая подвижная станция имеет свой международный идентификационный номер (IMSI), записанный в ее памяти. Такой подход позволяет устанавливать радиотелефоны, например, в автомобилях, сдаваемых напрокат.

Каждой подвижной станции присваивается еще один международный идентификационный номер IMEI, который используется для исключения доступа к сетям GSM с помощью похищенной станции или станции, не обладающей такими полномочиями.

Оборудование подсистемы базовых станций состоит из контроллера базовых станций BSC и собственно базовых станций BTS. Один контроллер может управлять несколькими станциями. Он выполняет следующие функции: управляет распределением радиоканалов; контролирует соединения и регулирует их очередность; обеспечивает режим работы с «прыгающей» частотой, модуляцию и демодуляцию сигналов, кодирование и декодирование сообщений, кодирование речи, адаптацию скорости передачи речи, данных и сигналов вызова; определяет очередность передачи сообщений персонального вызова.

Оборудование подсистемы коммутации состоит из центра коммутации подвижной связи MSC, регистра положения HLR, регистра перемещения VLR, центра аутентификации AUC и регистра идентификации оборудования EIR.

Центр коммутации подвижной связи обслуживает группу сот и обеспечивает все виды соединений, в которых нуждается подвижная станция в процессе своей работы. Он представляет собой интерфейс между сетью подвижной связи и фиксированными сетями, такими как телефонная сеть общего пользования PSTN, сети пакетной передачи PDN, цифровые сети с интегрaцией служб ISDN, и обеспечивает маршрутизацию вызовов и функцию управления вызовами. Кроме этого, на MSC возлагаются функции коммутации радиоканалов, к которым относятся эстафетная передача, обеспечивающая непрерывность связи при перемещении подвижной станции из соты в соту, и переключение рабочих каналов в соте при появлении помех или неисправностей.

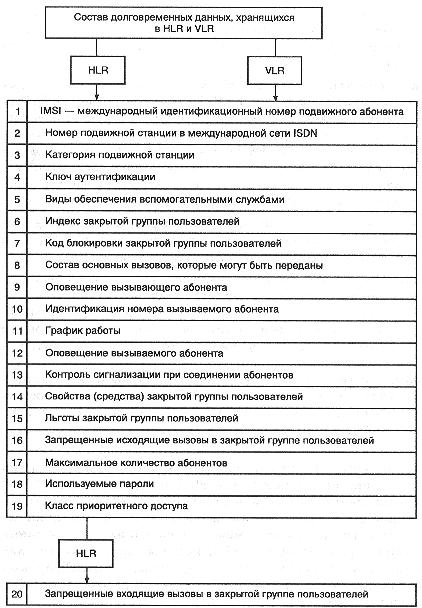

Центр коммутации осуществляет постоянное слежение за подвижными станциями, используя регистры положения (HLR) и перемещения (VLR). В регистре положения хранится та часть информации о местоположении какой-либо подвижной станции, которая позволяет центру коммутации доставить вызов. Этот регистр содержит международный идентификационный номер подвижного абонента (IMSI), который используется для опознавания подвижной станции в центре аутентификации (AUC), а также еще некоторые данные, необходимые для нормальной работы сети GSM. Перечень этих данных представлен на рис. 4.

Рис. 4.
Cостав временных данных, хранящихся в регистре положения.

Регистр перемещения (VLR) - это второе основное устройство, обеспечивающее контроль за передвижением подвижной станции из соты в соту. С его помощью достигается функционирование подвижной станции за пределами контролируемой регистром положения зоны. Когда в процессе перемещения подвижная станция переходит из зоны действия одного контроллера базовых станций в зону действия другого, то она регистрируется последним, т. е. в регистр перемещения заносится новая информация. Для сохранности данных, находящихся в регистрах положения и перемещения, в случае сбоев предусмотрена защита запоминающих устройств этих регистров. Состав временных данных, хранящихся в этих регистрах, приведен на рис. 5

Рис. 5.
Cостав временных данных, хранящихся в HLR и VLR.

Для исключения несанкционированного использования ресурсов системы сотовой связи в нее введены механизмы аутентификации - удостоверения подлинности абонента. Центр аутентификации (AUC) состоит из нескольких блоков и формирует ключи и алгоритмы аутентификации. С его помощью проверяются полномочия абонента и осуществляется его доступ к сети связи. AUC принимает решения о параметрах процесса аутентификации и опреде- ляет ключи шифрования на основе базы данных, сосредоточенной в регистре идентификации оборудования (EIR).

Каждый подвижный абонент на время пользования системой сотовой связи получает стандартный модуль подлинности абонента (SIM-карту), который содержит: международный идентификационный номер (IMSI), свой индивидуальный ключ аутентификации (Кi), алгоритм аутентификации (A3). С помощью этой информации, в результате взаимного обмена данными между подвижной станцией и сетью, осуществляется полный цикл аутентификации и разрешается доступ абонента к сети.

Процедура проверки подлинности абонента реализуется следующим образом (рис. 6.). Сеть передает на подвижную станцию некоторое случайное число (RAND). В аппаратуре сотового радиотелефона с помощью индивидуального ключа Кi и алгоритма аутентификации A3 производится преобразование полученного числа (путем математических вычислений) и вычисляется результат (SRES), т. е. новое число. Это число подвижная станция посылает обратно в сеть, которая сравнивает значение этого отклика со значением, вычисленным непосредственно сетью. Если оба значения совпадают, то подвижная станция получает доступ к сети. В противном случае связь прерывается, и индикатор подвижной станции показывает, что опознавание не со- стоялось. Для обеспечения секретности вычисление отклика происходит скрытно (SIM-картой).

Рис. 6.
Процедура проверки абонента.

Центр управления и обслуживания (ОМС) обеспечивает распределение функций и организацию взаимодействия между MSC и подсистемой базовых станций (BSS). Его функции совпадают с функциями центра управления и обслуживания в обычных сетях связи. Различие заключается лишь в том, что в сетях стандарта GSM центр ОМС обеспечивает управление работой радиоподсистемы.
